Yleisesti käytetty kyynärpääliitäntämenetelmä putkilinjan rakentamisen aikana
Päivittäisessä putkirakenteessa yleisimmät putki- ja kulmaliitännät ovat 90 ° ja 45 ° (1.5D). Normaaleissa olosuhteissa, kun kosketat vain putkilinjaa, et usein osaa laskea kokoa, mikä johtaa liiallisiin aukkoihin tai vääriin kulmiin, kun putket on kytketty. Odota tilannetta. Alla esitän yleisesti käytettyjen kyynärpäiden laskentamenetelmän:

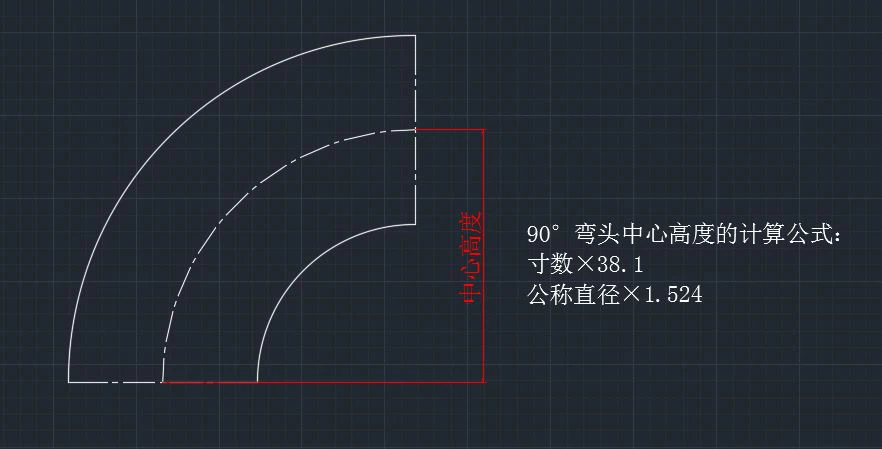

Kuten yllä olevassa kuvassa näkyy:
90 asteen kyynärpään laskentamenetelmä on: tuumaa × 38,1, nimellishalkaisija × 1,524
Jos putkemme on 4 tuumaa, laskentamenetelmämme on:
(1) 4×38.1=152.4
4 tuuman putken nimellishalkaisija on DN100, jolloin menetelmä on:
(2) 100×1.524=152.4
Seuraavassa on esimerkki, joka perustuu todelliseen tilanteeseen rakentamisen aikana:

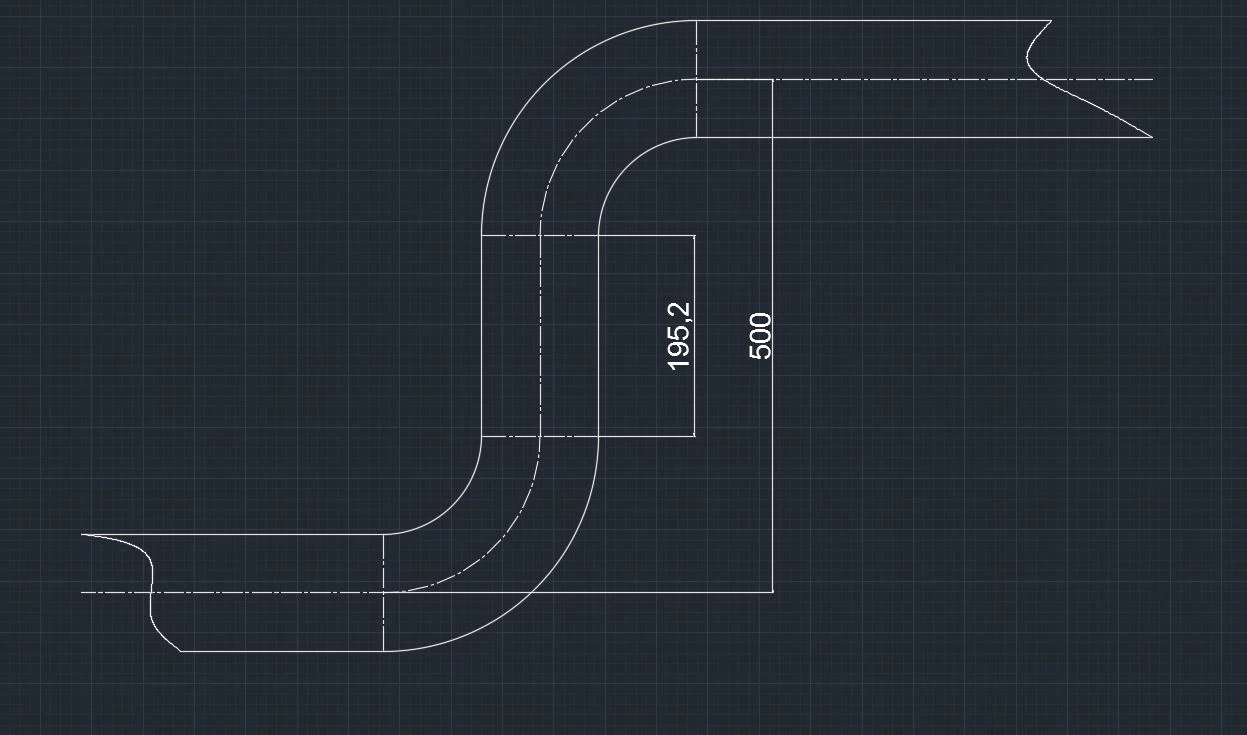

Kuten kuvassa on esitetty:
Rakentamisen aikana tiedämme, että kahden keskuksen korkeus on 500 ja putken halkaisija on DN100. Voimme sitten laskea välivaiheen lyhyen pituuden.
Laskentamenetelmä on: 100 × 1,524=152,4
500-152.4×2=195.2

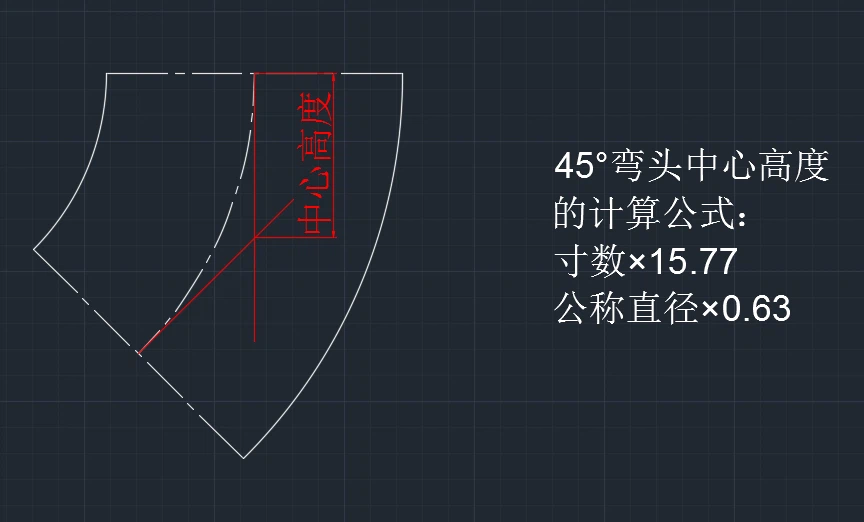

Kuten kuvassa on esitetty:
45 °: n kyynärpään laskentamenetelmä on: tuumaa × 15,77, nimellishalkaisija × 0,63
Jos putkemme on 4 tuumaa, laskentamenetelmämme on:
(1) 15.77×4=63.08
4 tuuman putken nimellishalkaisija on DN100, jolloin menetelmä on:
(2) 100×0.63=63
Seuraavassa on esimerkki, joka perustuu todelliseen tilanteeseen rakentamisen aikana:
Kuten kuvassa on esitetty:
Rakenteessa tiedämme, että kahden keskuksen korkeus on 500 ja putki 4 tuumaa, joten voimme laskea lyhyen liitoksen pituuden. Laskentamenetelmä on: 15,77 × 4=63,08
500×1.414-2×63.08=580.84
Yhdistämällä edellä mainitut menetelmät voimme lyhentää huomattavasti putkilinjan valmistusaikaa ja parantaa päivittäisen putkilinjarakentamisen tarkkuutta. Voit myös tehdä putkilinjan huomion putkilinjan rakennuspiirustusten perusteella.
